Kupfer drehen: Präzise Drehteile aus Kupfer nach Zeichnung

Drehteile aus Kupfer für leitfähige und wärmeleitende Bauteile

Drehteile aus Kupfer werden vor allem dann benötigt, wenn ein Bauteil neben seiner Geometrie auch elektrische oder thermische Aufgaben übernehmen soll. Typische Beispiele sind Kontakte, Verbindungselemente, stromführende Komponenten, wärmeleitende Bauteile oder technische Sonderteile für Maschinen, Anlagen und elektrotechnische Anwendungen.

Je nach Bauteil können dabei unterschiedliche Anforderungen im Vordergrund stehen. Manche Kupfer-Drehteile müssen eine besonders hohe Leitfähigkeit erreichen, andere müssen maßhaltig gefertigt, mechanisch belastbar, sauber entgratet oder mit definierten Oberflächen ausgeführt werden. Deshalb beginnt eine zuverlässige Fertigung nicht erst an der Maschine, sondern bereits bei der technischen Prüfung der Zeichnung und der Auswahl des geeigneten Werkstoffs.

Als Hersteller für CNC-Drehteile und CNC-Frästeile fertigt Torlopp technische Bauteile aus unterschiedlichen Werkstoffen und Sonderwerkstoffen. Kupfer nimmt dabei eine besondere Rolle ein, weil der Werkstoff funktionale Eigenschaften bietet, die viele klassische Stähle oder Aluminiumlegierungen nicht in gleicher Weise erfüllen können.

Warum Kupfer beim Drehen besondere Erfahrung verlangt

Kupfer zu drehen klingt zunächst unkompliziert, ist in der Praxis aber anspruchsvoller, als es auf den ersten Blick wirkt. Reines Kupfer ist relativ weich, zäh und sehr gut verformbar. Genau diese Eigenschaften können bei der spanenden Bearbeitung jedoch zu Herausforderungen führen.

Beim Drehen von Kupfer können je nach Werkstoffausführung lange Späne entstehen. Auch Aufbauschneiden, Gratbildung, Werkzeugverschleiß oder Probleme bei der Oberflächenqualität sind möglich, wenn Werkzeuge, Schnittwerte und Kühlschmierstrategie nicht passend ausgelegt sind. Für maßhaltige und saubere Kupfer-Drehteile kommt es deshalb auf eine abgestimmte Bearbeitung an.

Wichtige Faktoren beim Kupfer drehen sind unter anderem:

• geeignete Schneidstoffe und Werkzeuggeometrien
• passende Schnittgeschwindigkeiten und Vorschübe
• stabile Spannung des Werkstücks
• sichere Späneabfuhr
• saubere Entgratung und Nachbearbeitung
• Prüfung der Maßhaltigkeit und Oberflächenqualität

Gerade bei kleinen und mittleren Serien ist es wichtig, dass die Fertigung nicht nur technisch möglich, sondern auch reproduzierbar und wirtschaftlich geplant wird. Torlopp prüft deshalb frühzeitig, wie sich die gewünschte Geometrie, der Werkstoff, die Toleranzen und die Stückzahl sinnvoll miteinander verbinden lassen.

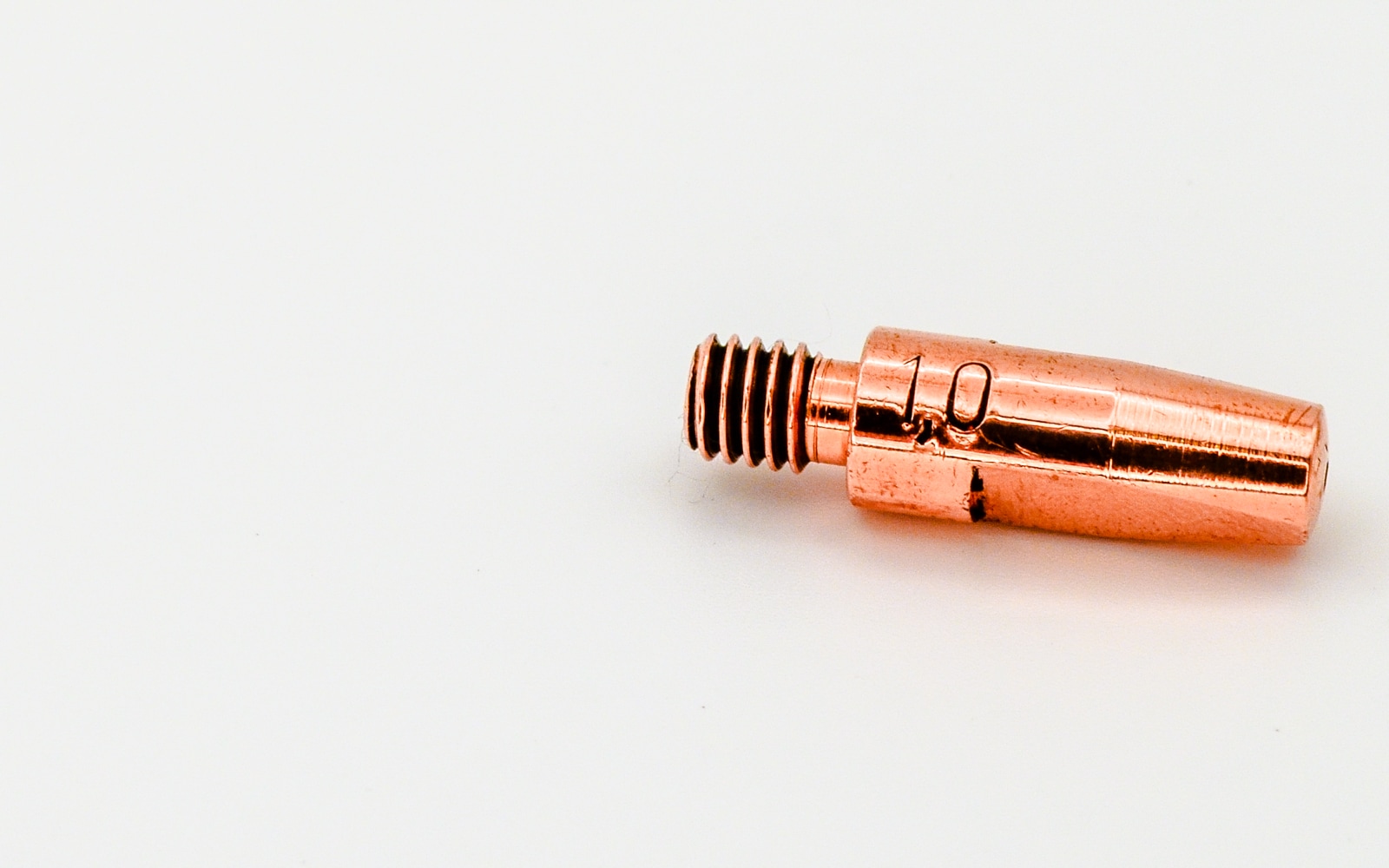

Kupfer-Drehteile nach Zeichnung: von einfachen Bauteilen bis zu Sonderteilen

Kupfer-Drehteile werden häufig nicht als Standardteil benötigt, sondern als individuell ausgelegtes Zeichnungsteil. Entscheidend ist dann, dass Geometrie, Abmessungen, Toleranzen, Oberflächen und Zusatzbearbeitungen exakt zur späteren Funktion passen.

Die Torlopp GmbH fertigt Sonderteile und Zeichnungsteile nach kundenspezifischen Vorgaben. Dazu gehören einfache rotationssymmetrische Bauteile ebenso wie technisch anspruchsvolle Drehteile mit Bohrungen, Gewinden, Passungen, Einstichen oder weiteren Bearbeitungsmerkmalen.

Mögliche Ausführungen sind beispielsweise:

• Kontakt- und Verbindungsteile

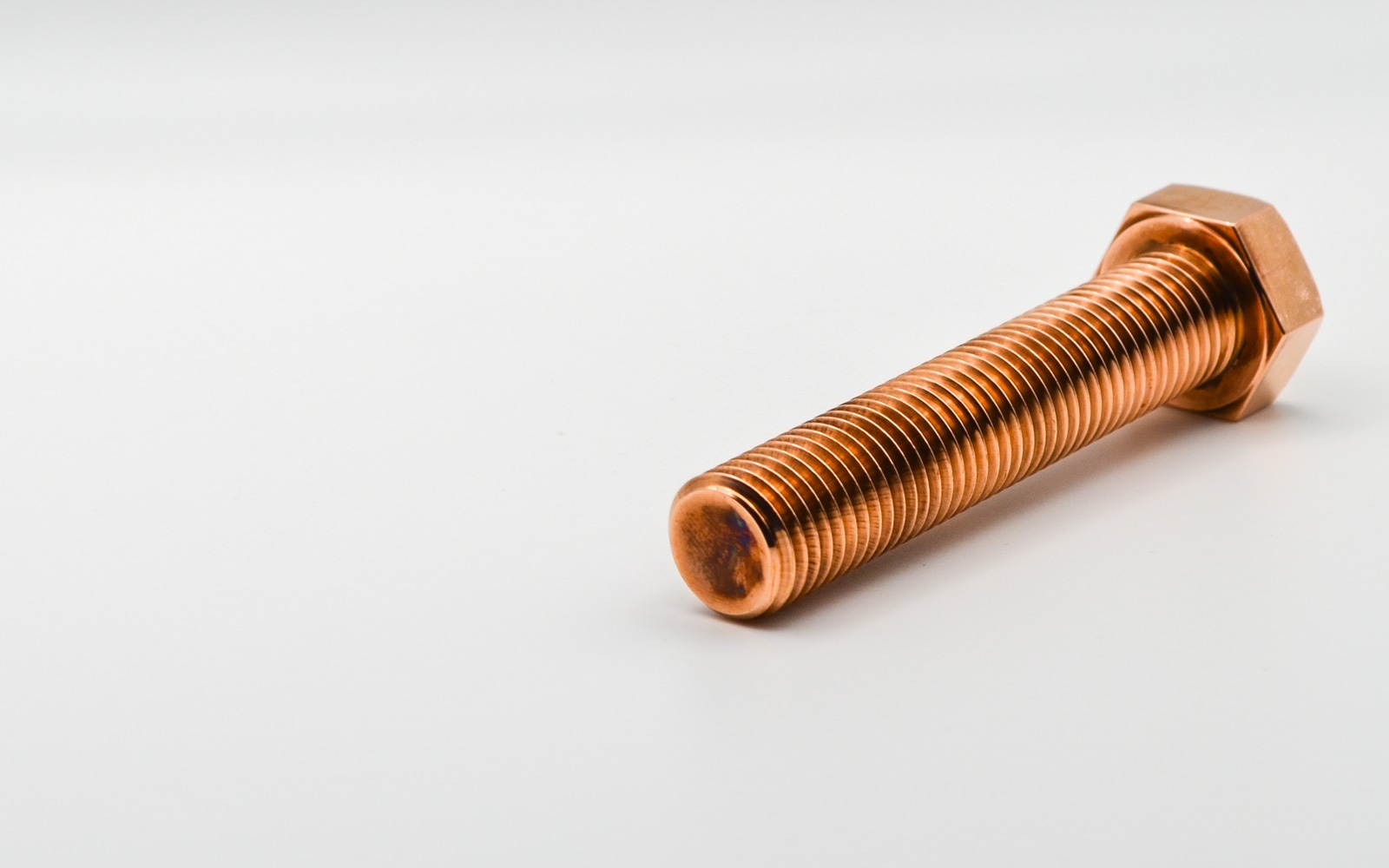

• Buchsen, Hülsen und Bolzen
• leitfähige Drehteile für Strom- und Signalübertragung
• wärmeleitende Funktionsbauteile
• technische Sonderteile nach Zeichnung
• Bauteile mit zusätzlichen Fräs-, Bohr- oder Gewindebearbeitungen

Je nach Anforderung können Kupfer-Drehteile als Einzelteile, Kleinserie, mittlere Serie oder größere Serien gefertigt werden. Wichtig ist dabei immer, dass das Bauteil nicht isoliert betrachtet wird.

Werkstoffe und Kupferlegierungen für die passende Anwendung

Torlopp verarbeitet unterschiedliche Werkstoffe und Sonderwerkstoffe und unterstützt bei der Auswahl geeigneter Materialien. Je nach Zeichnung, Normvorgabe und Bauteilfunktion können unter anderem folgende Kupferwerkstoffe und Kupferlegierungen geprüft und verarbeitet werden:

• Aluminiumbronzen und weitere Kupferlegierungen
  Aluminiumbronzen wie CuAl10Ni5Fe4, zum Beispiel Werkstoffnummer 2.0966, kommen vor allem dann infrage, wenn hohe Festigkeit, gute Verschleißbeständigkeit und Korrosionsbeständigkeit miteinander kombiniert werden sollen. Auch weitere Kupferlegierungen können je nach Kundenvorgabe, Zeichnung oder Norm geprüft werden.
• Reinkupfer und leitfähige Kupferwerkstoffe
  Dazu zählen Werkstoffe wie E-Cu bzw. Cu-ETP, zum Beispiel mit den früheren Werkstoffnummern 2.0060 oder 2.0065. Diese Werkstoffe werden häufig eingesetzt, wenn eine sehr gute elektrische oder thermische Leitfähigkeit im Vordergrund steht.
• Sauerstofffreie und desoxidierte Kupferwerkstoffe
  Werkstoffe wie OF-Cu, Cu-HCP, Cu-PHC oder Cu-DHP bzw. SF-Cu kommen je nach Anforderung infrage, wenn neben guter Leitfähigkeit auch bestimmte Anforderungen an Reinheit, Verarbeitbarkeit, Lötbarkeit, Schweißbarkeit oder den späteren Einsatzbereich berücksichtigt werden müssen. Beispiele aus diesem Umfeld sind unter anderem Werkstoffnummern wie 2.0040 oder 2.0090.
• Kupfer-Nickel-Silizium-Legierungen
  Legierungen wie CuNi2Si, zum Beispiel Werkstoffnummer 2.0855, können sinnvoll sein, wenn höhere Festigkeit, bessere Dauerbelastbarkeit oder erhöhte Verschleißbeständigkeit gefragt sind. Solche Werkstoffe eignen sich unter anderem für technische Bauteile, bei denen Leitfähigkeit und mechanische Belastbarkeit gemeinsam eine Rolle spielen.
• Kupfer-Nickel-Legierungen
  Werkstoffe wie CuNi10Fe1Mn, zum Beispiel Werkstoffnummer 2.0872, werden häufig gewählt, wenn Korrosionsbeständigkeit, Beständigkeit gegenüber bestimmten Medien oder ein belastbares Werkstoffverhalten gefordert sind. Die konkrete Eignung hängt jedoch immer von Einsatzumgebung, Bauteilgeometrie und geforderten Eigenschaften ab.

Reinkupfer für hohe elektrische und thermische Leitfähigkeit

Reinkupfer und hochleitfähige Kupferwerkstoffe werden vor allem dann eingesetzt, wenn eine möglichst hohe elektrische oder thermische Leitfähigkeit im Vordergrund steht. Das betrifft zum Beispiel stromführende Komponenten, leitfähige Verbindungselemente, Kontakte oder wärmeleitende Bauteile.

Bei solchen Anwendungen ist die Werkstoffauswahl besonders wichtig, weil schon kleine Unterschiede in Legierung, Materialqualität oder Werkstoffzustand Einfluss auf die spätere Funktion haben können. Gleichzeitig müssen bei der Fertigung Oberflächen, Grate, Maßhaltigkeit und Passungen sauber ausgeführt werden, damit das Drehteil zuverlässig in der Baugruppe funktioniert.

Kupferlegierungen für höhere Festigkeit und Verschleißbeständigkeit

Wenn neben Leitfähigkeit auch höhere mechanische Belastbarkeit, Festigkeit oder Verschleißbeständigkeit gefragt sind, können Kupferlegierungen die bessere Wahl sein. Dazu zählen je nach Anwendung etwa Kupfer-Nickel-Silizium-Legierungen, Kupfer-Nickel-Legierungen, Aluminiumbronzen oder andere technische Kupferwerkstoffe.

Solche Werkstoffe werden eingesetzt, wenn ein Drehteil nicht nur leiten oder Wärme übertragen, sondern auch mechanischen Beanspruchungen standhalten soll. Das kann zum Beispiel bei Buchsen, Führungen, Kontaktteilen, Verbindungselementen oder technischen Sonderteilen relevant sein.

Die konkrete Eignung eines Werkstoffs wird bei Torlopp immer im Zusammenhang mit Zeichnung, Bauteilgeometrie, Toleranzen, Stückzahl und späterer Anwendung bewertet. So lassen sich Material, Fertigung und Funktion sinnvoll aufeinander abstimmen.

Einsatzbereiche für Drehteile aus Kupfer

Die Kombination aus hoher elektrischer Leitfähigkeit, guter Wärmeleitfähigkeit, Korrosionsbeständigkeit und technischer Verarbeitbarkeit macht Kupfer für zahlreiche industrielle Anwendungen interessant. Besonders bei stromführenden, wärmeleitenden oder kontaktierenden Bauteilen bieten Kupfer-Drehteile häufig klare Vorteile.

Typische Einsatzbereiche für Drehteile aus Kupfer sind unter anderem:

• Elektrotechnik und Elektronik
  Bauteile mit hoher elektrischer Leitfähigkeit, beispielsweise Kontakte, Anschlussstücke, Verbindungselemente oder stromführende Komponenten.
• Strom- und Signalübertragung
  Präzise Drehteile aus Kupfer für Anwendungen, bei denen elektrische Signale oder Ströme zuverlässig übertragen werden müssen.
• Wärmemanagement und Wärmeableitung
  Komponenten, bei denen die gute Wärmeleitfähigkeit von Kupfer genutzt wird, etwa für wärmeleitende Funktionsbauteile oder technische Verbindungselemente.
• Maschinen- und Anlagenbau
  Zeichnungsteile, Buchsen, Hülsen, Bolzen oder Sonderteile mit besonderen Anforderungen an Maßhaltigkeit, Werkstoffverhalten und Funktion.
• Kontakttechnik und Verbindungstechnik
  Kupfer-Drehteile für elektrische, mechanische oder kombinierte Verbindungen, bei denen saubere Oberflächen und definierte Passungen wichtig sind.
• Sondermaschinenbau und technische Einzelanwendungen
  Individuell gefertigte Kupferbauteile, die exakt auf eine bestimmte Baugruppe, Funktion oder Einbausituation abgestimmt werden.

Je nach Einsatzbereich werden Kupfer-Drehteile individuell ausgelegt, um den jeweiligen technischen Anforderungen gerecht zu werden.

Präzision, Oberflächen und Nachbearbeitung bei Kupfer-Drehteilen

Bei Kupfer-Drehteilen entscheidet nicht allein die Grundgeometrie über die Qualität des fertigen Bauteils. Ebenso wichtig sind Maßhaltigkeit, Oberflächenbeschaffenheit, Gratfreiheit und die zuverlässige Einhaltung der geforderten Toleranzen.

Je nach Bauteil können neben dem eigentlichen Drehen weitere Bearbeitungsschritte erforderlich sein. Dazu gehören beispielsweise Bohren, Senken, Reiben, Gewinden, Schleifen, Polieren oder andere Nachbearbeitungen. Auch Oberflächenanforderungen, Materialzeugnisse oder Prüfprotokolle können je nach Projekt relevant sein.

Die Qualitätssicherung bei Torlopp ist auf technische Bauteile mit nachvollziehbaren Anforderungen ausgelegt. Je nach Vorgabe erfolgen Maßprüfungen, Oberflächenprüfungen oder weitere Kontrollen. Das ist besonders bei Kupfer-Drehteilen wichtig, die in elektrotechnischen, wärmetechnischen oder sicherheitsrelevanten Baugruppen eingesetzt werden.

Arbeitsablauf und Vorgehen beim Kupfer drehen

Die Torlopp GmbH begleitet Projekte von der technischen Prüfung bis zur fertigen Lieferung der Kupfer-Drehteile und stimmt die einzelnen Schritte auf die jeweiligen Anforderungen ab.

Der typische Arbeitsablauf beim Kupfer drehen umfasst unter anderem folgende Schritte:

1. Technische Prüfung der Anfrage
   Zeichnungen, CAD-Daten, Muster oder Spezifikationen werden geprüft. Dabei bewerten wir Werkstoff, Geometrie, Toleranzen, Oberflächenanforderungen und Stückzahlen, um die Fertigung technisch sinnvoll auszulegen.
2. Werkstoffauswahl und Fertigungsplanung
   Auf Basis der Anforderungen wird der geeignete Kupferwerkstoff oder die passende Kupferlegierung festgelegt. Gleichzeitig erfolgt die Planung der Bearbeitungsstrategie unter Berücksichtigung der besonderen Anforderungen beim Kupfer drehen.
3. Programmierung und Rüstprozess
   Die CNC-Programme werden erstellt und die Maschinen entsprechend eingerichtet. Werkzeuge, Spannmittel und Bearbeitungsparameter werden auf Werkstoff und Bauteilgeometrie abgestimmt.
4. CNC-Fertigung der Kupfer-Drehteile
   Die eigentliche Bearbeitung erfolgt auf CNC-Drehmaschinen. Dabei werden Schnittwerte, Vorschub, Werkzeugauswahl und Späneabfuhr auf stabile Prozesse und saubere Ergebnisse ausgelegt.
5. Nachbearbeitung und Zusatzbearbeitung
   Je nach Bauteil können weitere Schritte wie Entgraten, Bohren, Gewinden, Reiben, Polieren oder andere Bearbeitungen folgen. Ziel ist ein einbaufertiges Drehteil, das zur späteren Anwendung passt.
6. Qualitätsprüfung und Dokumentation
   Je nach Anforderung erfolgen Maßprüfungen, Oberflächenprüfungen oder weitere Dokumentationen. Auf Wunsch können Materialzeugnisse oder Prüfprotokolle berücksichtigt werden.
7. Lieferung der Kupfer-Drehteile
   Nach Abschluss der Fertigung werden die Bauteile entsprechend den Anforderungen verpackt und ausgeliefert.

Durch dieses strukturierte Vorgehen können wir das Drehen von Kupfer auch bei anspruchsvollen Bauteilen zuverlässig und reproduzierbar umsetzen.

Kupfer drehen lassen bei Torlopp

Wer Kupfer drehen lassen möchte, benötigt nicht nur eine CNC-Fertigung, sondern einen Partner, der Werkstoff, Anwendung und Bauteilfunktion versteht. Genau hier setzt Torlopp an. Wir fertigen präzise Drehteile aus Kupfer nach Zeichnung und unterstützen bei der technischen Bewertung Ihrer Anfrage.

Unsere Stärke liegt in der Verbindung aus CNC-Bearbeitung, Sonderwerkstoff-Kompetenz und praxisnaher Beratung. Wir prüfen, welche Fertigungsstrategie für das jeweilige Bauteil sinnvoll ist, welche Toleranzen realistisch und wirtschaftlich umsetzbar sind und welche Nachbearbeitungen erforderlich sein können.

Für Kunden bedeutet das: Sie erhalten keine isolierte Bearbeitung nach Datenlage, sondern eine technisch durchdachte Fertigungslösung für Ihr Kupfer-Drehteil. Das ist besonders wertvoll, wenn Bauteile hohe Anforderungen an Leitfähigkeit, Wärmeübertragung, Maßhaltigkeit oder Funktionssicherheit erfüllen müssen.

Interesse geweckt?

FAQ: Häufig gestellte Fragen zum Drehen von Kupfer

Lässt sich Kupfer gut drehen?

Kupfer lässt sich grundsätzlich gut spanend bearbeiten, stellt beim Drehen aber besondere Anforderungen. Reines Kupfer ist zäh und weich, wodurch lange Späne, Gratbildung oder Probleme bei der Oberflächenqualität entstehen können. Für präzise Kupfer-Drehteile sind deshalb passende Werkzeuge, abgestimmte Schnittwerte und eine stabile Prozessführung wichtig.

Welche Kupferwerkstoffe eignen sich für Drehteile?

Das hängt von der Anwendung ab. Reinkupfer eignet sich besonders für Bauteile mit hohen Anforderungen an elektrische oder thermische Leitfähigkeit. Kupferlegierungen können sinnvoll sein, wenn zusätzlich höhere Festigkeit, Verschleißbeständigkeit oder mechanische Belastbarkeit gefordert sind.

Für welche Anwendungen werden Drehteile aus Kupfer eingesetzt?

Drehteile aus Kupfer werden häufig in Elektrotechnik, Elektronik, Kontakttechnik, Maschinenbau, Anlagenbau, Wärmeableitung sowie Strom- und Signalübertragung eingesetzt. Typische Beispiele sind Kontakte, Verbindungselemente, Buchsen, Hülsen, Bolzen und technische Sonderteile nach Zeichnung.

Können Kupfer-Drehteile nach Zeichnung gefertigt werden?

Ja. Kupfer-Drehteile werden häufig individuell nach Zeichnung, Muster oder technischer Spezifikation gefertigt. Dabei können Abmessungen, Toleranzen, Werkstoff, Oberflächenanforderungen, Zusatzbearbeitungen und Prüfanforderungen projektbezogen berücksichtigt werden.

Welche Angaben werden für eine Anfrage benötigt?

Für eine Anfrage sind Zeichnung oder CAD-Daten, Stückzahl, Werkstoffangabe, Abmessungen, Toleranzen, Oberflächenanforderungen und gewünschte Zusatzbearbeitungen hilfreich. Falls Zeugnisse, Prüfprotokolle oder besondere Dokumentationen benötigt werden, sollten diese ebenfalls direkt angegeben werden.
